1.Cấu tạo của bộ cấp khí tươi cho phòng sơn sử dụng quạt hướng trục:

Quạt cấp khí tươi ( quạt ly tâm hoặc quạt hướng trục)

• Chức năng: Hút không khí sạch từ bên ngoài và đưa vào phòng sơn.
• Yêu cầu: Quạt cần có công suất đủ lớn để tạo áp dương (áp suất dương) trong phòng, tránh bụi và khí độc xâm nhập từ bên ngoài.

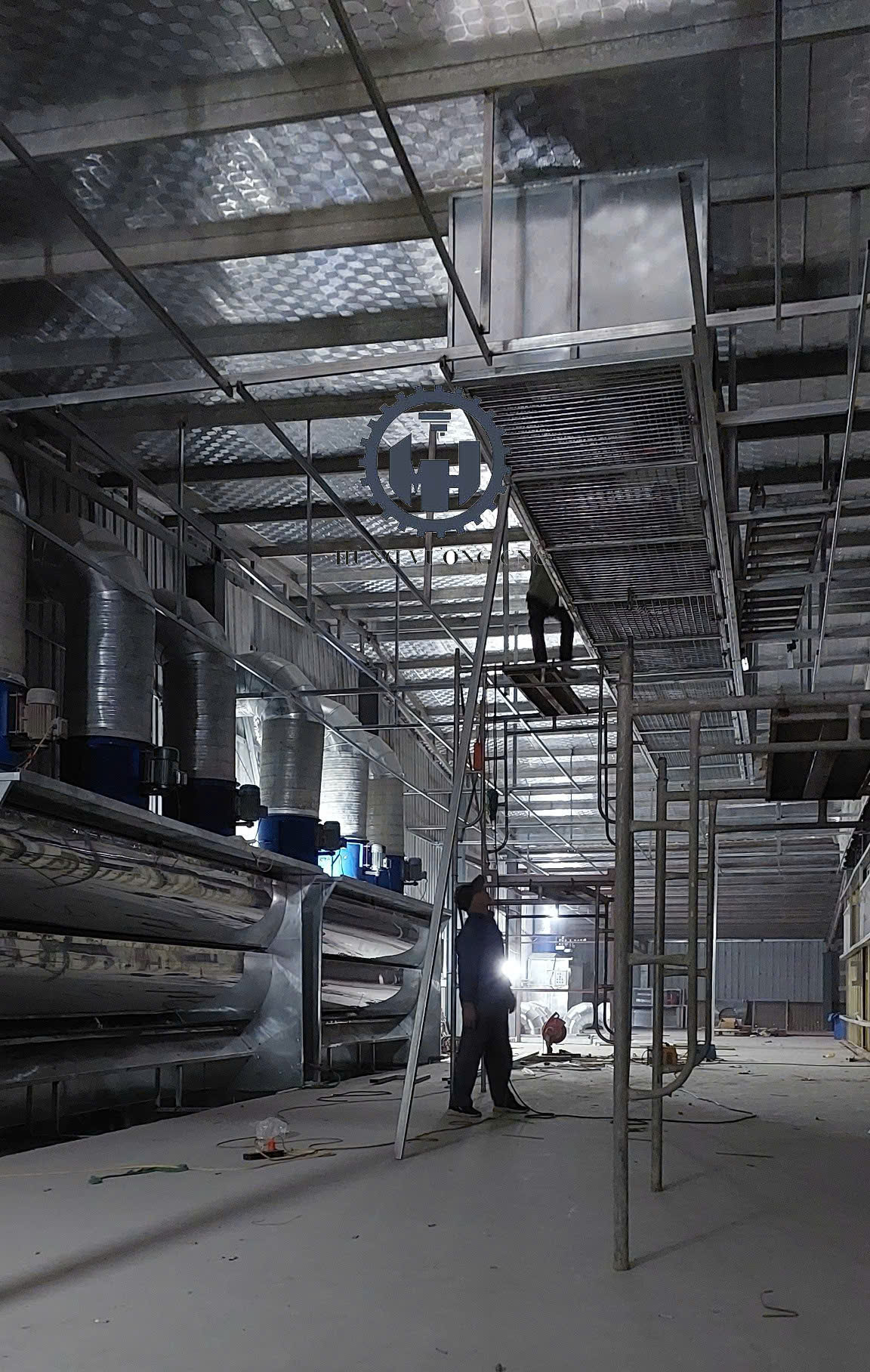

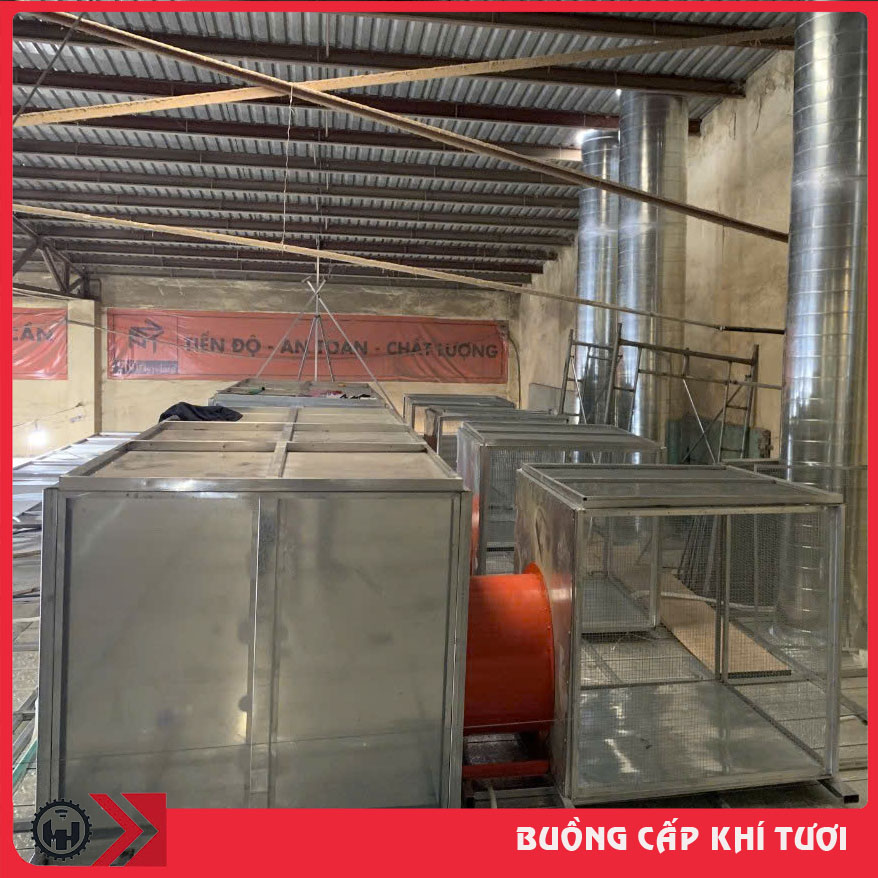

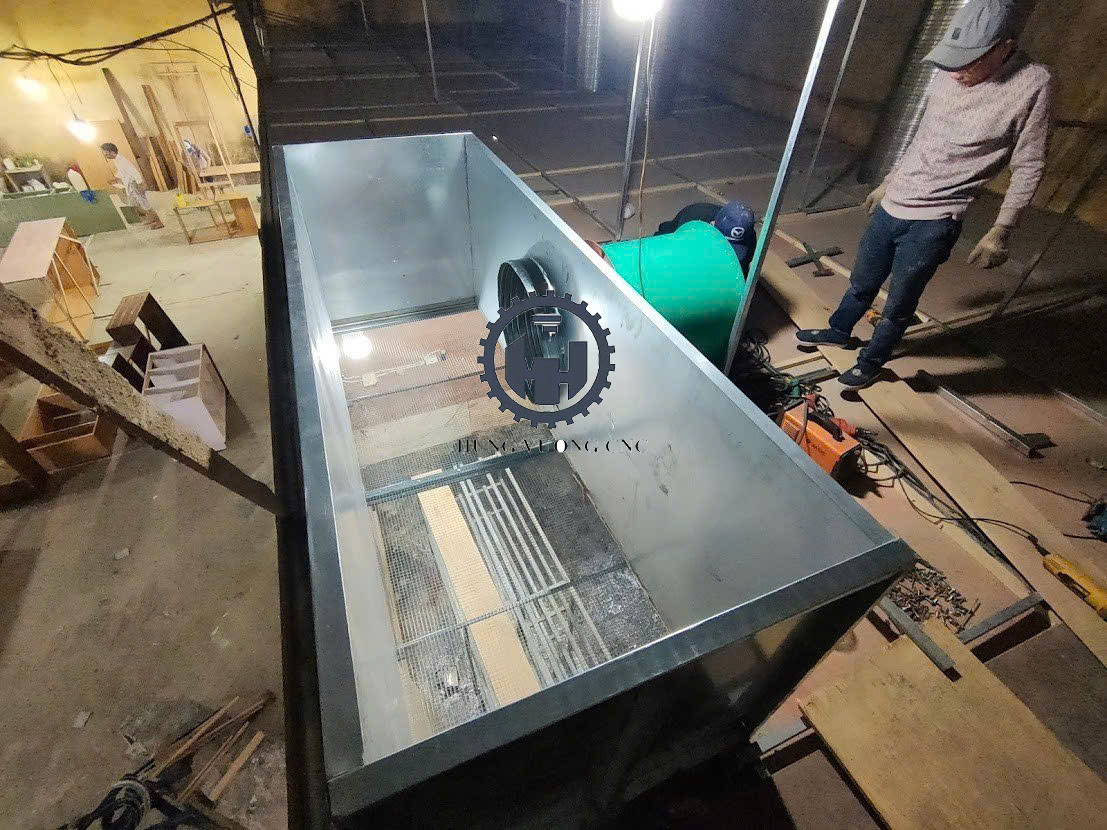

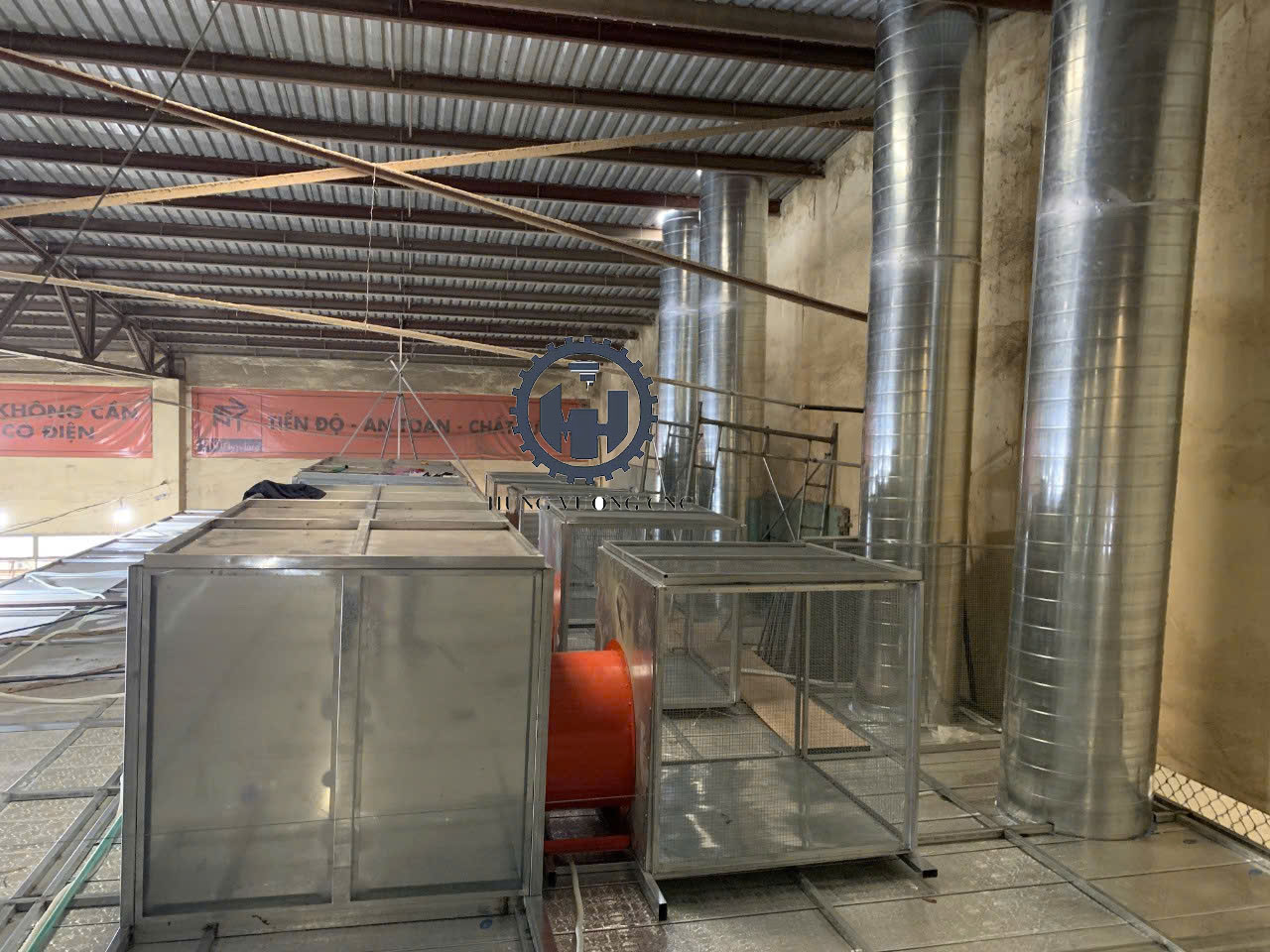

Buồng cấp gió sạch

• Buồng chất liệu tôn kẽm có gắn quạt cấp khí và tấm lọc bụi G4 giáp trần
• Vị trí: Đặt trên trần phòng sơn

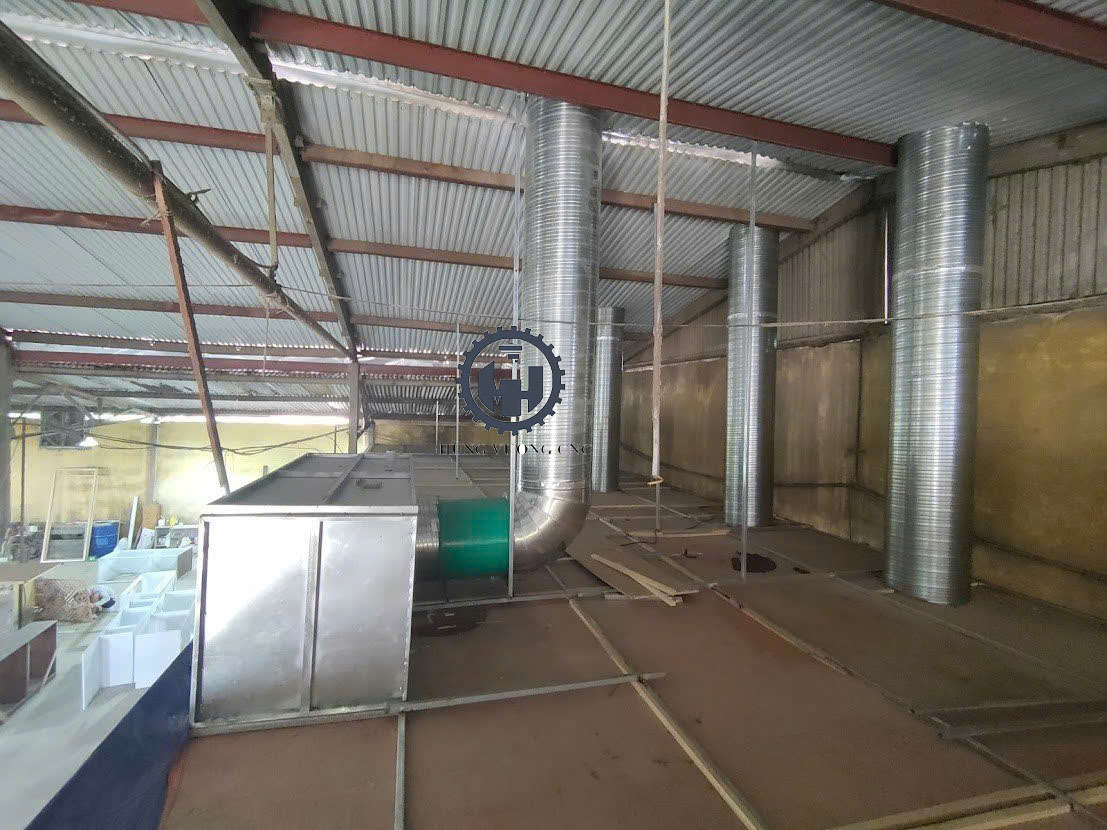

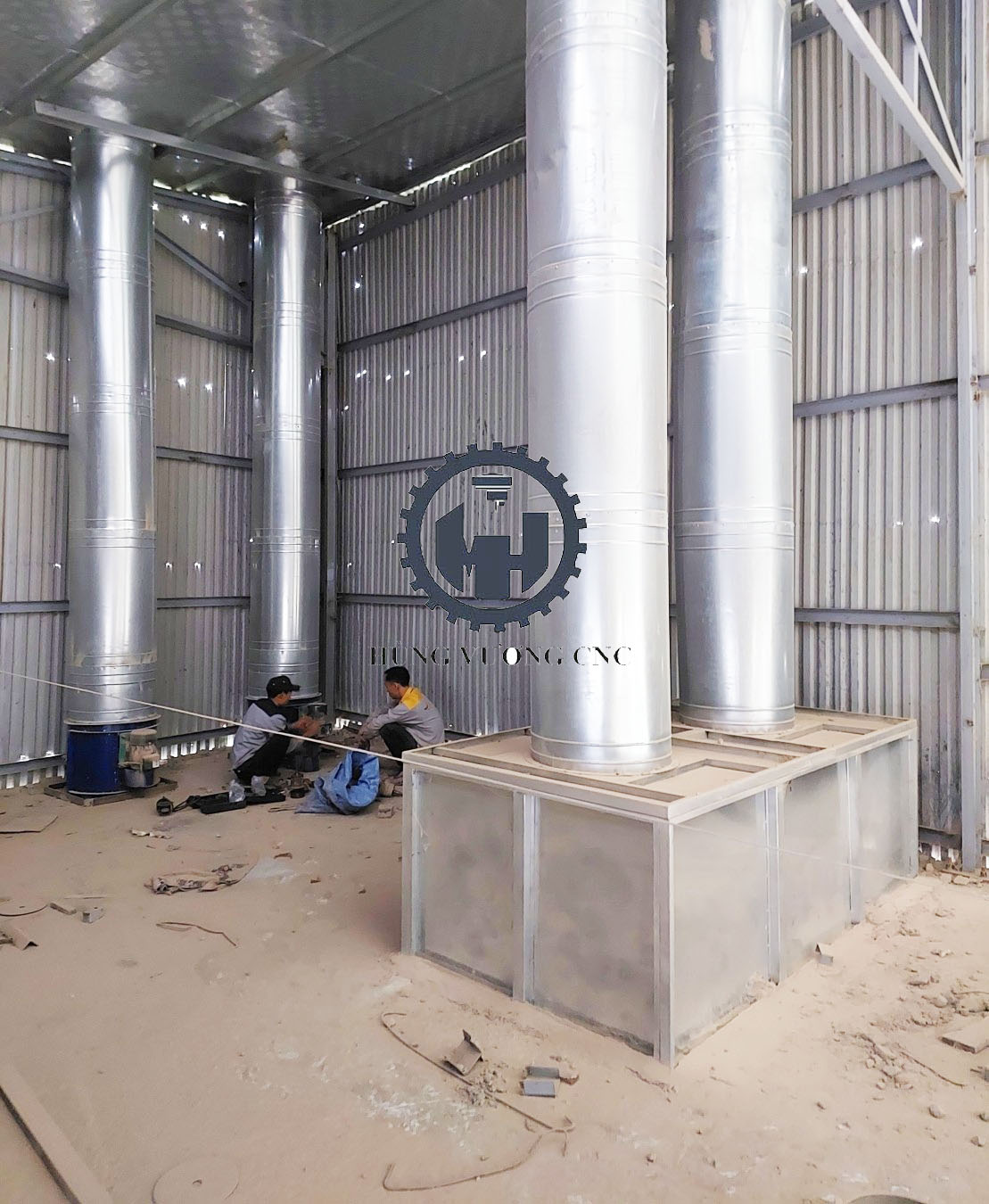

Ống dẫn khí ( ống gió)

• Chức năng: Dẫn khí tươi từ quạt vào các vị trí phân phối trong phòng sơn.
• Chất liệu: Tôn mạ kẽm, inox hoặc vật liệu không cháy, chịu hóa chất.

Hệ thống phân phối khí trong phòng

• Gồm có:
  • Cửa gió cấp: Gắn trên trần hoặc tường, phân phối khí đều khắp phòng.
  • Tấm lọc trần: Lọc khí lần cuối trước khi vào khu vực làm việc.
• Mục đích: Đảm bảo luồng khí lưu thông đều, hướng dòng khí từ trên xuống để đẩy bụi và hơi sơn xuống khu hút.

Bộ điều khiển

• Chức năng: Tự động điều chỉnh tốc độ quạt, giám sát áp suất, nhiệt độ và lưu lượng gió

2.Nguyên lý hoạt động của bộ cấp khí tươi cho phòng sơn dùng quạt

Hút khí tươi từ bên ngoài: Quạt cấp khí hút không khí ngoài trời (hoặc từ phòng điều hòa trung gian) qua các bộ lọc.

Lọc bụi và tạp chất: Không khí đi qua các bộ lọc để loại bỏ bụi bẩn, hơi hóa chất độc hại, đảm bảo đạt tiêu chuẩn sạch.

Cấp khí sạch vào phòng sơn: Không khí sạch được quạt đẩy vào phòng sơn. Quá trình này tạo áp suất dương (cao hơn áp suất bên ngoài phòng).

Đẩy khí bẩn ra ngoài: Nhờ áp suất dương, luồng không khí bẩn (chứa bụi sơn, dung môi…) bị đẩy ra ngoài qua khe hở, cửa xả hoặc quạt hút chuyên dụng kết hợp với bộ lọc khí thải.

3.Lợi ích của hệ thống cấp khí tươi

• Đảm bảo an toàn sức khỏe cho người vận hành (giảm hít phải dung môi, bụi sơn).
• Tăng chất lượng bề mặt sơn nhờ giảm bụi lơ lửng.
• Duy trì môi trường làm việc đạt chuẩn về thông gió và khí sạch.
• Hỗ trợ điều áp và điều hòa nhiệt độ nếu có tích hợp hệ thống làm mát/điều nhiệt.
