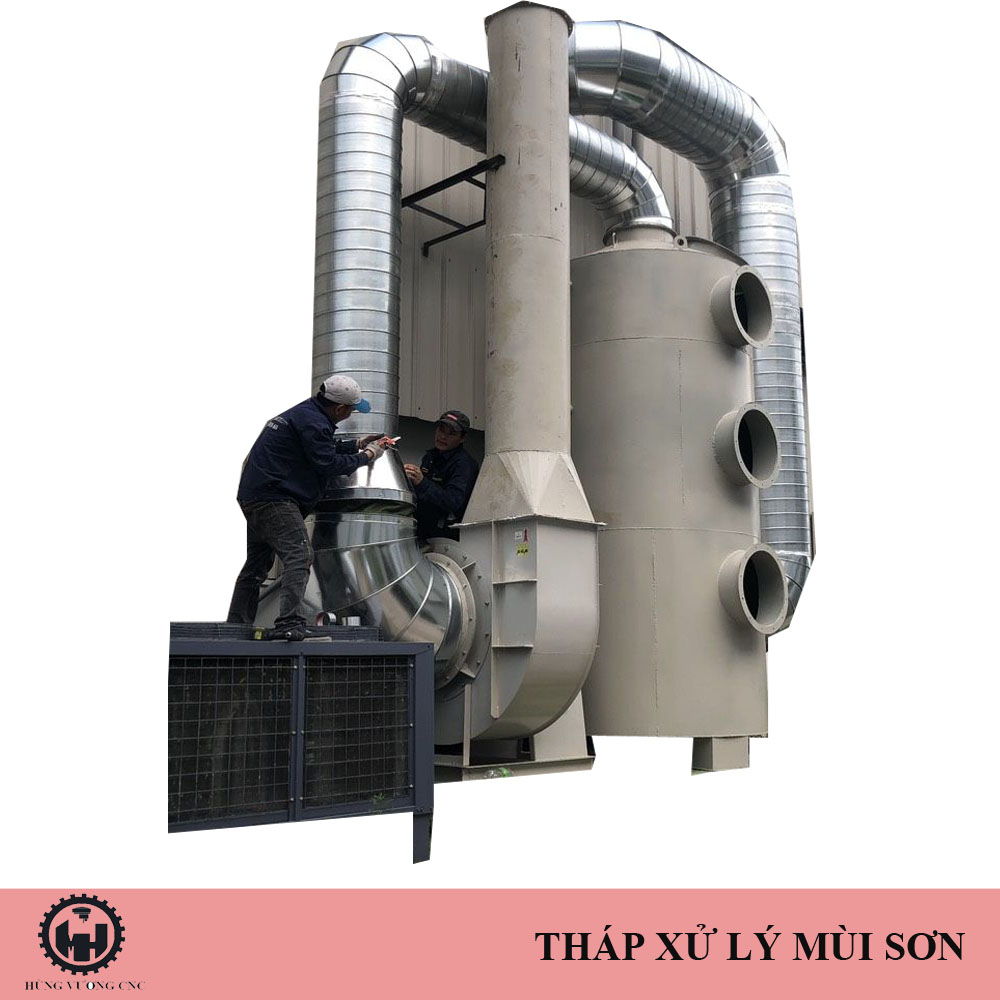

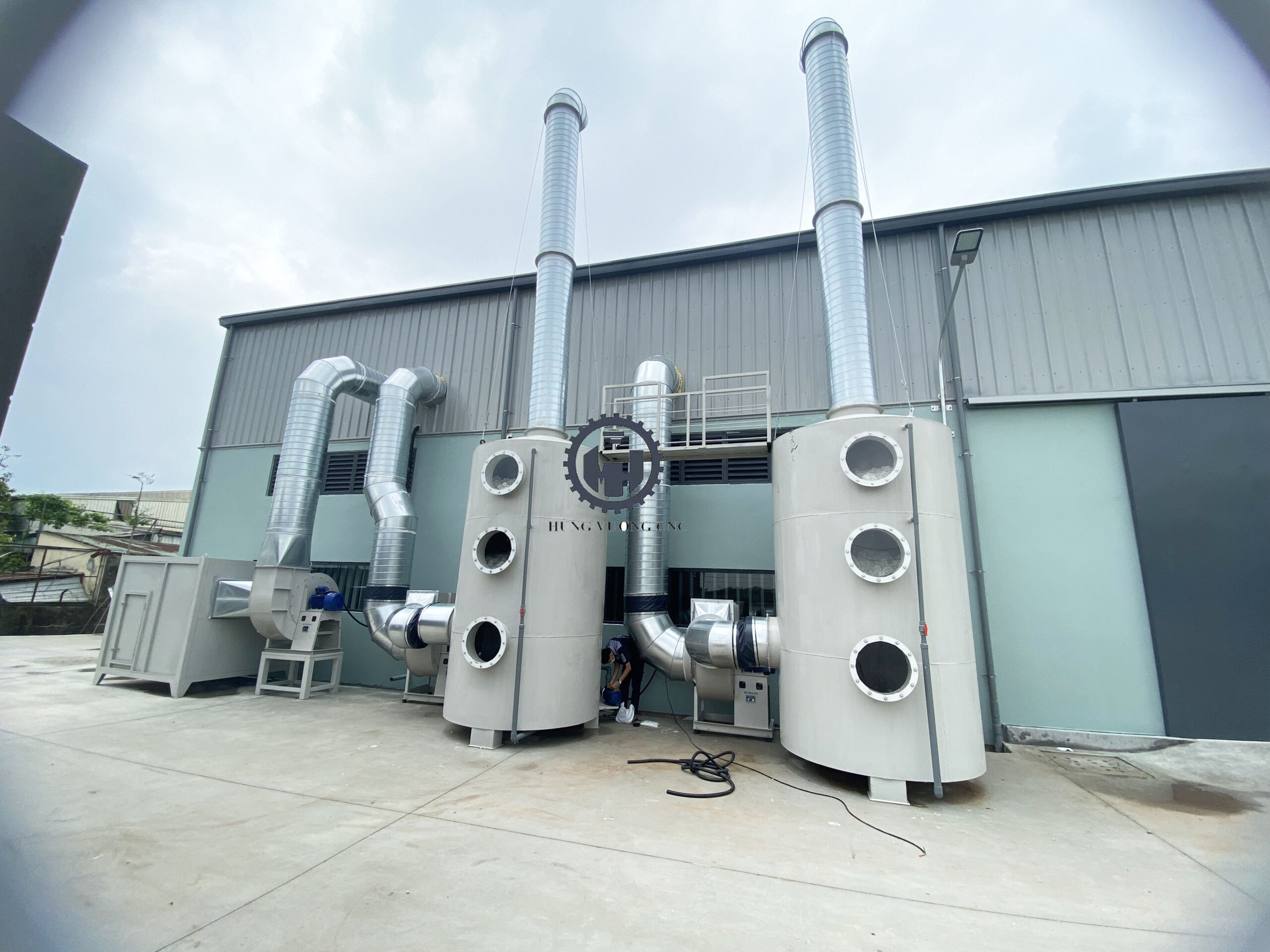

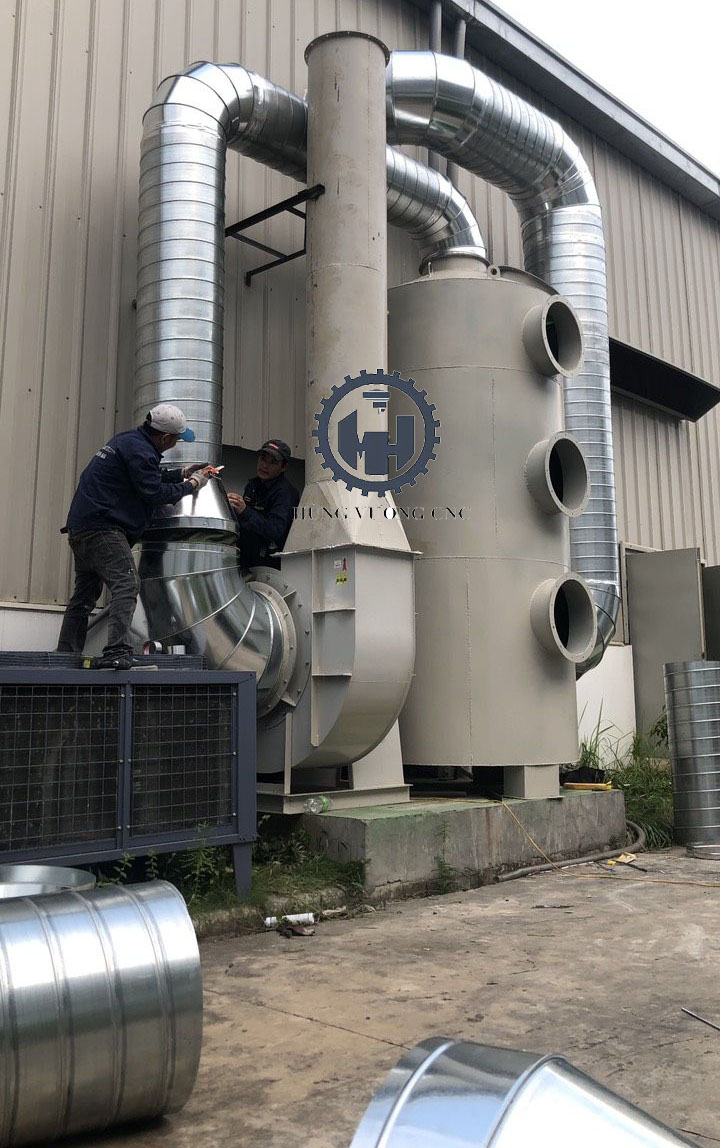

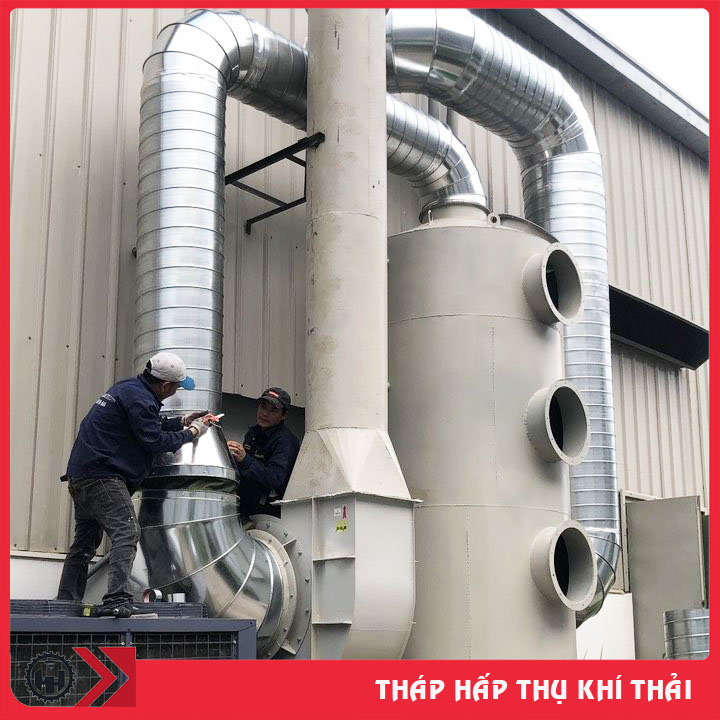

1.Cấu tạo của tháp hấp thụ khí thải

Thân tháp

• Vật liệu: Inox, thép không gỉ ,chống ăn mòn hóa học.
• Chức năng: Là nơi xảy ra quá trình tiếp xúc giữa khí thải và dung dịch hấp thụ (thường là nước hoặc hóa chất hấp thụ VOC).
• Hình dạng: Trụ đứng, tiết diện tròn hoặc vuông.
• 3 tầng chứa quả cầu pp hấp thụ khí thải

Hệ thống phun dung dịch

• Vòi phun: Được bố trí ở phần trên tháp, phun dung dịch xuống để tiếp xúc với khí thải đi lên.
• Dung dịch hấp thụ: Có thể là nước, NaOH, Na2CO3, hoặc các dung dịch trung hòa VOC và hơi sơn.

Quạt hút

• Vị trí: Gắn ở đầu ra sau tháp.
• Chức năng: Tạo lực hút khí thải từ buồng phun sơn vào hệ thống xử lý.

Bơm tuần hoàn và bể chứa

• Bơm tuần hoàn: Đưa dung dịch từ bể lên hệ thống phun.
• Bể chứa: Dung dịch hấp thụ được chứa và tái sử dụng nhiều lần trước khi thay mới.

Ống dẫn khí

• Dẫn khí thải từ nguồn phát sinh (như buồng sơn) vào tháp và từ tháp ra ống xả khí sau xử lý.

2. Nguyên lý hoạt động của tháp hấp thụ bụi sơn

Thu gom khí thải có bụi sơn:

1. • Khí thải (gồm bụi sơn và dung môi hữu cơ) từ buồng phun sơn hoặc khu vực sơn sẽ được quạt hút đưa vào tháp hấp thụ.
   • Bụi sơn thường là dạng hạt mịn, kết dính và dễ bám dính lên bề mặt.

Dẫn khí vào buồng tiếp xúc (tháp hấp thụ):

1. • Khí thải đi từ dưới lên (dòng khí đi ngược chiều với dòng dung dịch hấp thụ).
   • Tại đây, khí sẽ tiếp xúc với dung dịch hấp thụ được phun từ trên xuống thông qua hệ thống vòi phun.

Quá trình hấp thụ:

1. • Dung dịch hấp thụ (thường là nước, nước pha hóa chất như NaOH hoặc các dung môi đặc biệt) sẽ tiếp xúc với khí thải.
   • Các hạt bụi sơn và hơi dung môi sẽ bị bắt giữ, hòa tan hoặc kết tủa trong dung dịch hấp thụ.

Tách bụi – khí sạch:

1. • Sau khi đi qua lớp đệm hoặc tấm chắn (nếu có), khí đã được làm sạch sẽ tiếp tục đi ra ngoài qua ống xả và có thể qua bộ lọc than hoạt tính nếu cần xử lý mùi/dung môi hữu cơ.
   • Dung dịch chứa bụi sơn sẽ chảy xuống đáy tháp, được thu gom và xử lý riêng.

Tuần hoàn và xử lý nước thải:

1. • Nước hấp thụ có thể được tuần hoàn nếu có hệ thống lọc và xử lý cặn.
   • Bùn/bụi sơn lắng lại ở đáy sẽ được thu gom định kỳ.

3.Ưu điểm của tháp hấp thụ bụi sơn:

Hiệu quả xử lý cao:

1. • Loại bỏ được lượng lớn bụi sơn, sơn bay hơi và các khí VOC, giúp khí thải đầu ra đáp ứng tiêu chuẩn môi trường.
   • Hiệu suất xử lý có thể đạt tới 85–95% tùy cấu hình và chất hấp thụ.

Cấu tạo đơn giản, dễ vận hành:

1. • Cấu tạo không quá phức tạp, dễ bảo trì và thay thế linh kiện.
   • Có thể vận hành tự động hoặc bán tự động.

Chi phí đầu tư và vận hành hợp lý:

1. • So với các hệ thống xử lý VOC khác như công nghệ đốt (oxy hóa nhiệt), chi phí đầu tư và vận hành tháp hấp thụ thấp hơn.

Linh hoạt trong xử lý nhiều loại khí thải:

1. • Có thể điều chỉnh để hấp thụ nhiều loại dung môi sơn khác nhau bằng cách thay đổi dung dịch hấp thụ.

Giảm nhiệt độ và độ ẩm của khí thải:

1. • Quá trình hấp thụ thường đi kèm với việc rửa khí, giúp làm mát và tạo điều kiện tốt hơn cho các thiết bị xử lý phía sau (nếu có).

Thân thiện với môi trường:

1. • Giảm đáng kể lượng khí độc hại và mùi hôi thải ra môi trường, cải thiện điều kiện lao động và sức khỏe cho công nhân.
