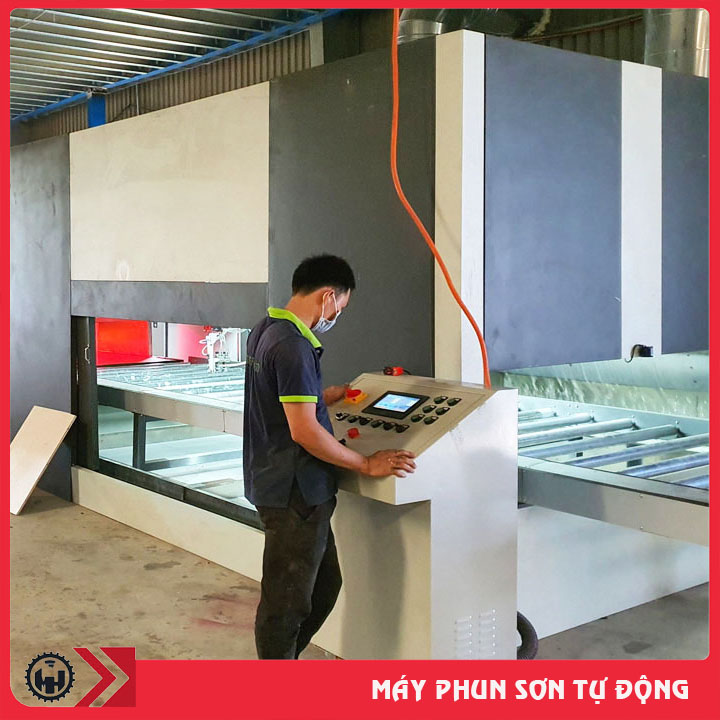

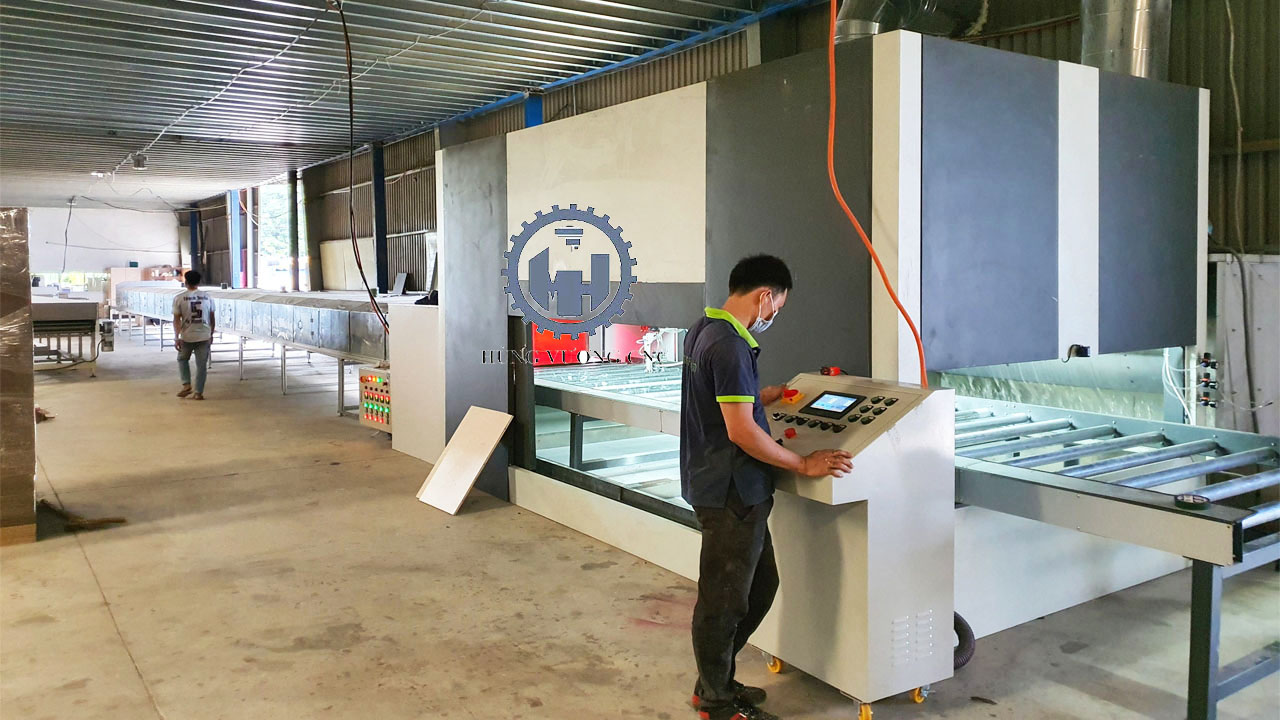

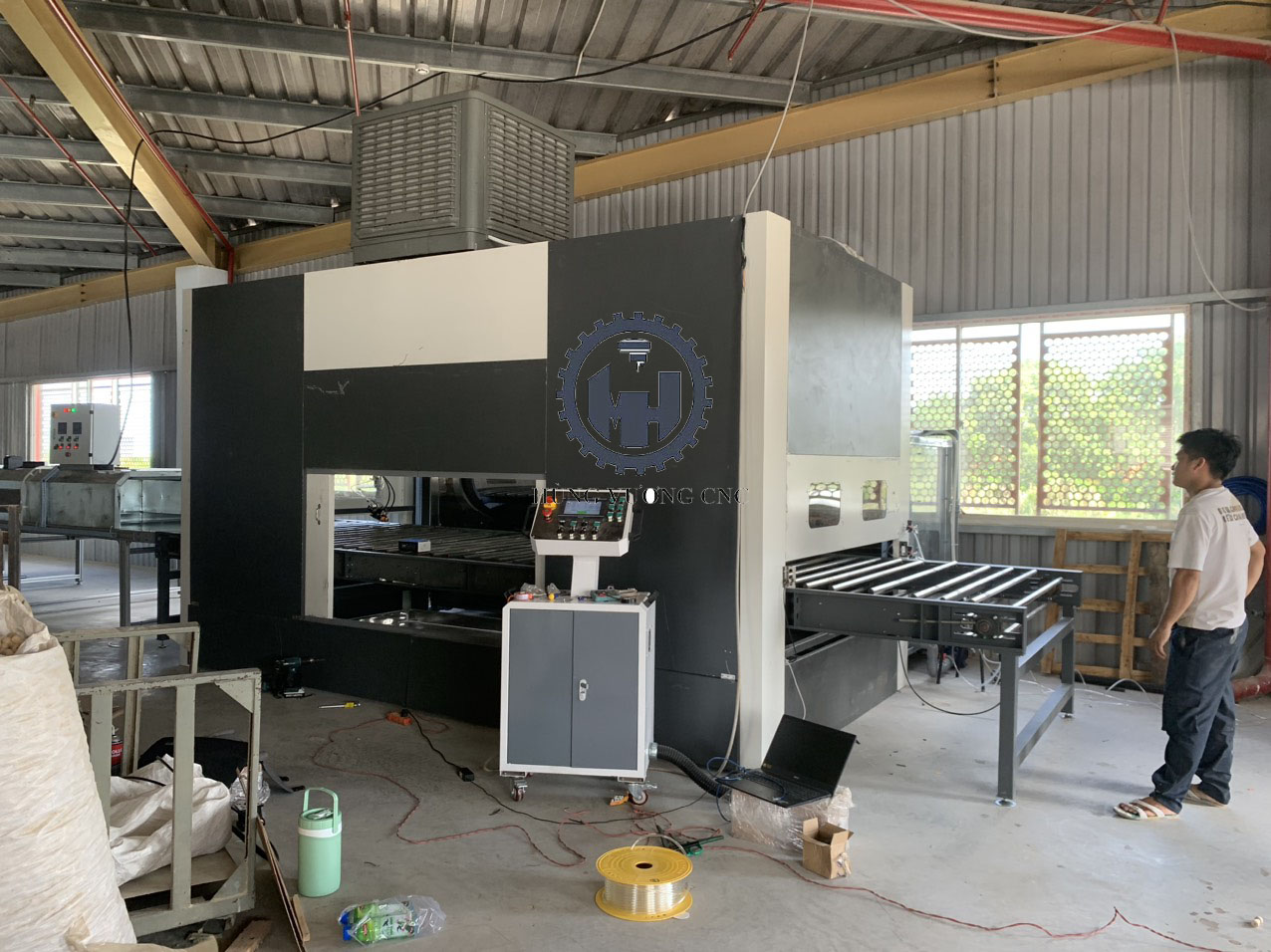

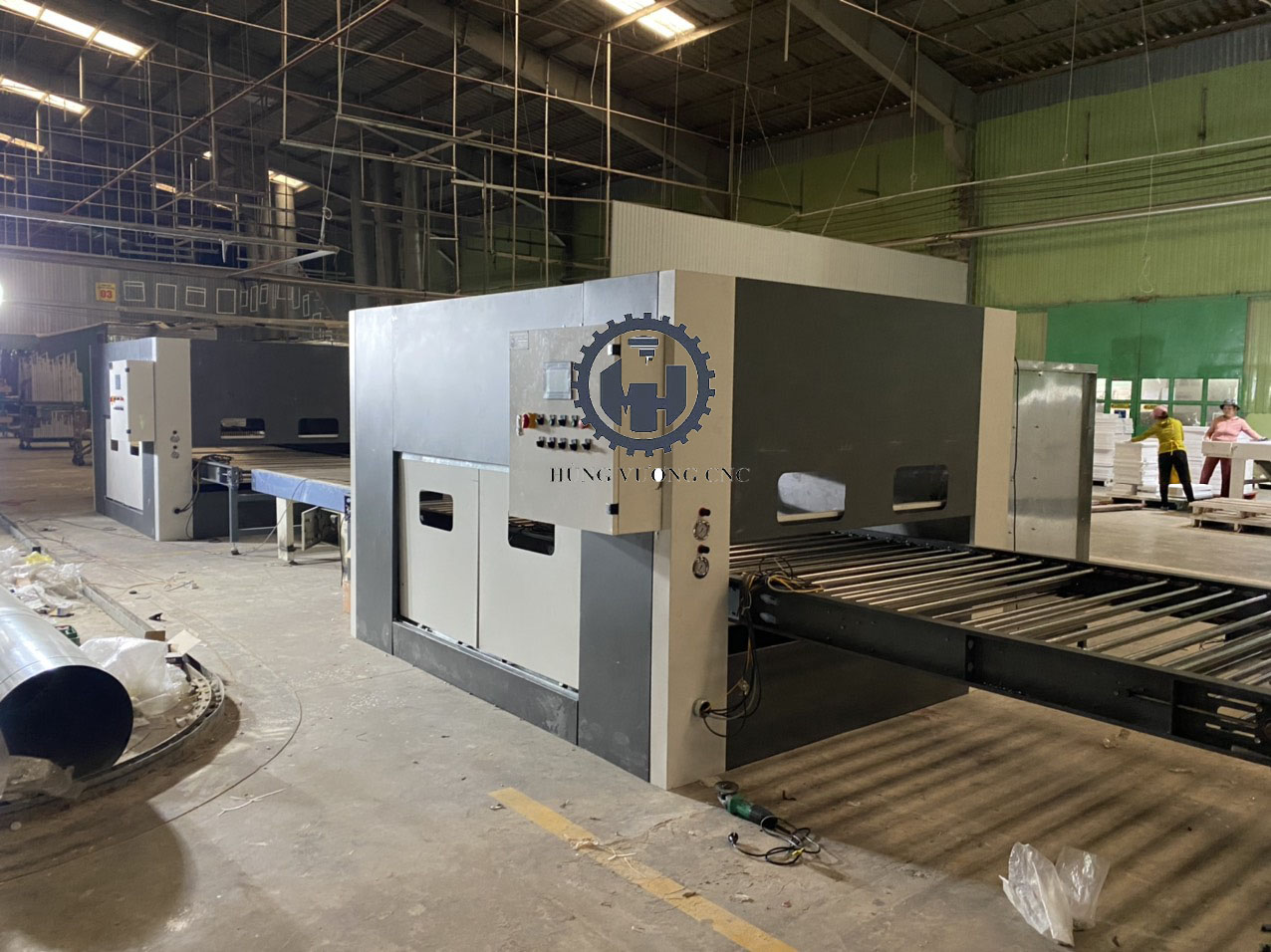

DÂY CHUYỀN SƠN SẤY TỰ ĐỘNG , SƠN GỖ NỘI THẤT
395.000.000 ₫
Dây chuyền sơn sấy đa năng giúp tăng công suất sơn và chất lượng sơn cho các sản phẩm như gỗ, nhựa… Chuyền sơn tự động tích hợp 4 chức năng: sơn mặt phẳng, sơn cánh cửa, sơn khối, sơn nhiều sản phẩm.
Hùng Vương CNC đưa ra thiết kế chuyền sơn sấy cơ bản dưới đây. Tùy vào kích thước sản phẩm, chất sơn khách hàng yêu cầu thiết kế máy phù hợp.
Mục lục
Cấu tạo chi tiết của 1 chuyền sơn sấy cơ bản
|
HẠNG MỤC |
ĐẶC TÍNH |
||||||||||||||||
| Hệ chạy | 4 trục moto: X, Y, Z, A. 1 trục xi lanh | ||||||||||||||||
|
Chức năng |
– Sơn liên tục – Sơn cánh cửa – Sơn khối – Sơn nhiều sản phẩm |
||||||||||||||||
| Khố máy và hành trình sơn |
Kích thước máy: dài x rộng x cao = 4200 x 2200 x 2500 (mm) Hành trình sơn phẳng: 2900 x 1200 (mm) Hành trình sơn cạnh: 2900 x 1200 x 350 (mm) |
||||||||||||||||
| Khung máy |
Khung thép hộp 100 x 100 sơn tĩnh điện Liên kết khung lắp ghép bắt ốc |
||||||||||||||||
| Vỏ máy | Tôn SS400, 1mm gấp khối sơn tĩnh điện | ||||||||||||||||
|
Hệ dẫn động |
Trục X thanh trượt vuông HGR 25, bi trượt vuông HGW25CC, dây đai PU 8M Trục Y thanh trượt tròn SBR 20, bi trượt tròn SBR 20LUU, độ cứng 52HRC, dây đai PU 8M Trục Z sử dụng thanh trượt vuông HGR20, con trượt vuông HGW20CC, thanh răng 1.25M |
||||||||||||||||
|
Điện điều khiển |
PLC hãng Omron Màn hình Kinco 7inch Nút ấn, công tắc gạt hãng CHINT Attomat, khởi động hãng CHINT Nguồn 24V 10A sunword loại tốt Relay hãng IDEC đế relat hãng BERM Nguồn biến áp chuyển nguồn 80V (hãng Minh Quang Việt Nam) Driver và Moto điều khiển trục X, Y servo JMC Driver Step điều khiển trục Z, A hãng Leadshine Dây điện Cadisun |
||||||||||||||||
| Bơm và Súng sơn |
2 súng Ditu Đài Loan 1 bơm màng hãng Trifyty Đài Loan Dây hơi dẫn hơi PU phi 8mm, van điều áp airtac,van điện từ STNC, cút hơi nối nhanh, dây dẫn sơn chuyên dụng vật liệu nhựa PE |
||||||||||||||||
| Chuyền cấp phôi băng tải con lăn |
– Kích thước: Dài x Rộng x Cao = 6000 x 1650 x 650 (mm) – Khung chân thép SS400 2mm cắt laser chấn gấp, sơn tĩnh điện – Xà gồ ống inox 201, D25mm hàn tai bắt ốc với xích – Khoảng cách 2 xà gồ 120mm – Xích C2050 (xích bước đôi loại có tai) – Nhông C2050 12 răng D140mm – Moto kéo 400w qua giảm tốc 125 -50 – Điều khiển qua biến tần (Inventer) 750W tùy chỉnh tốc độ |
||||||||||||||||
|
Buồng thu bụi sơn màng nước |
|
|

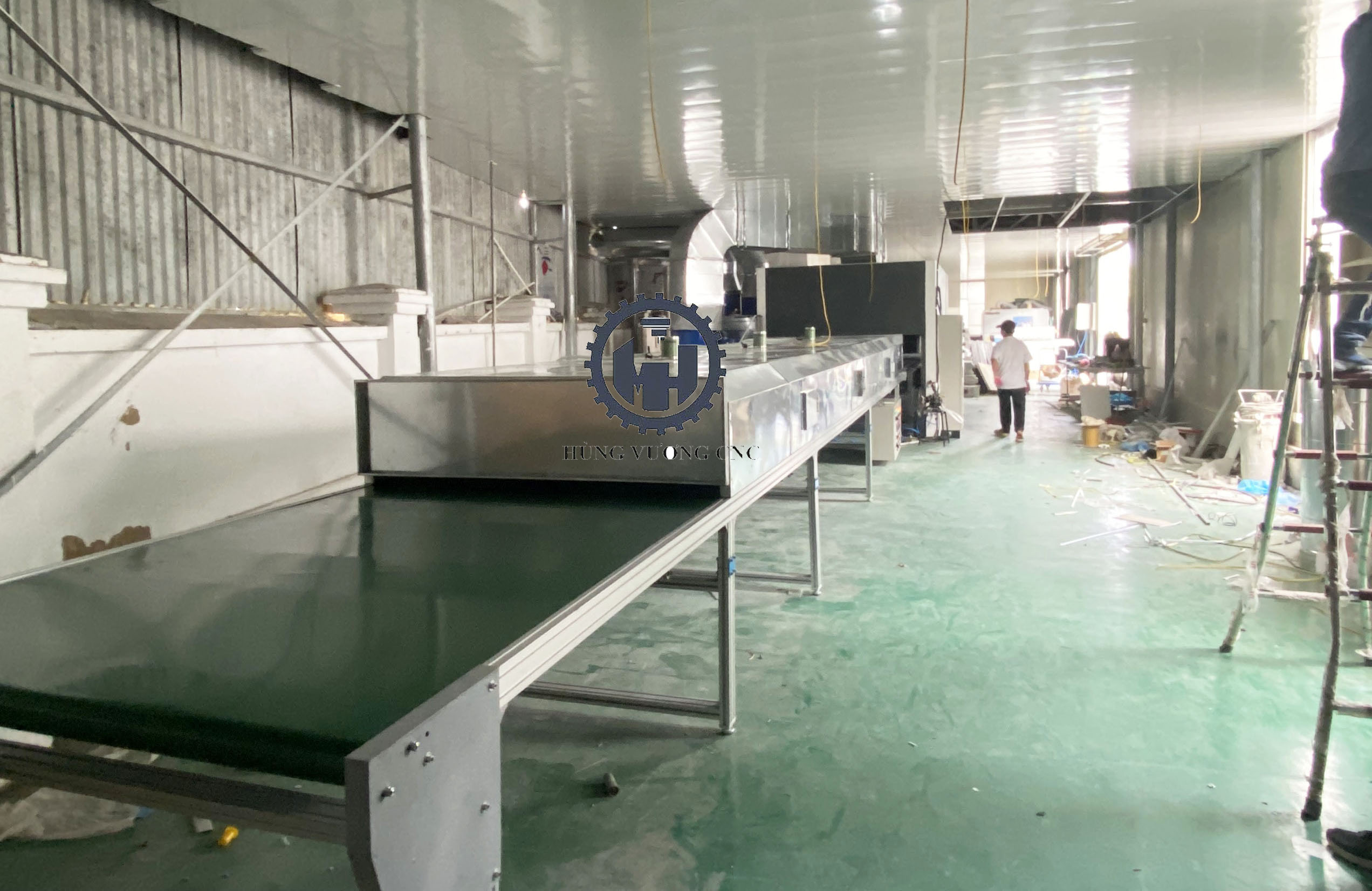

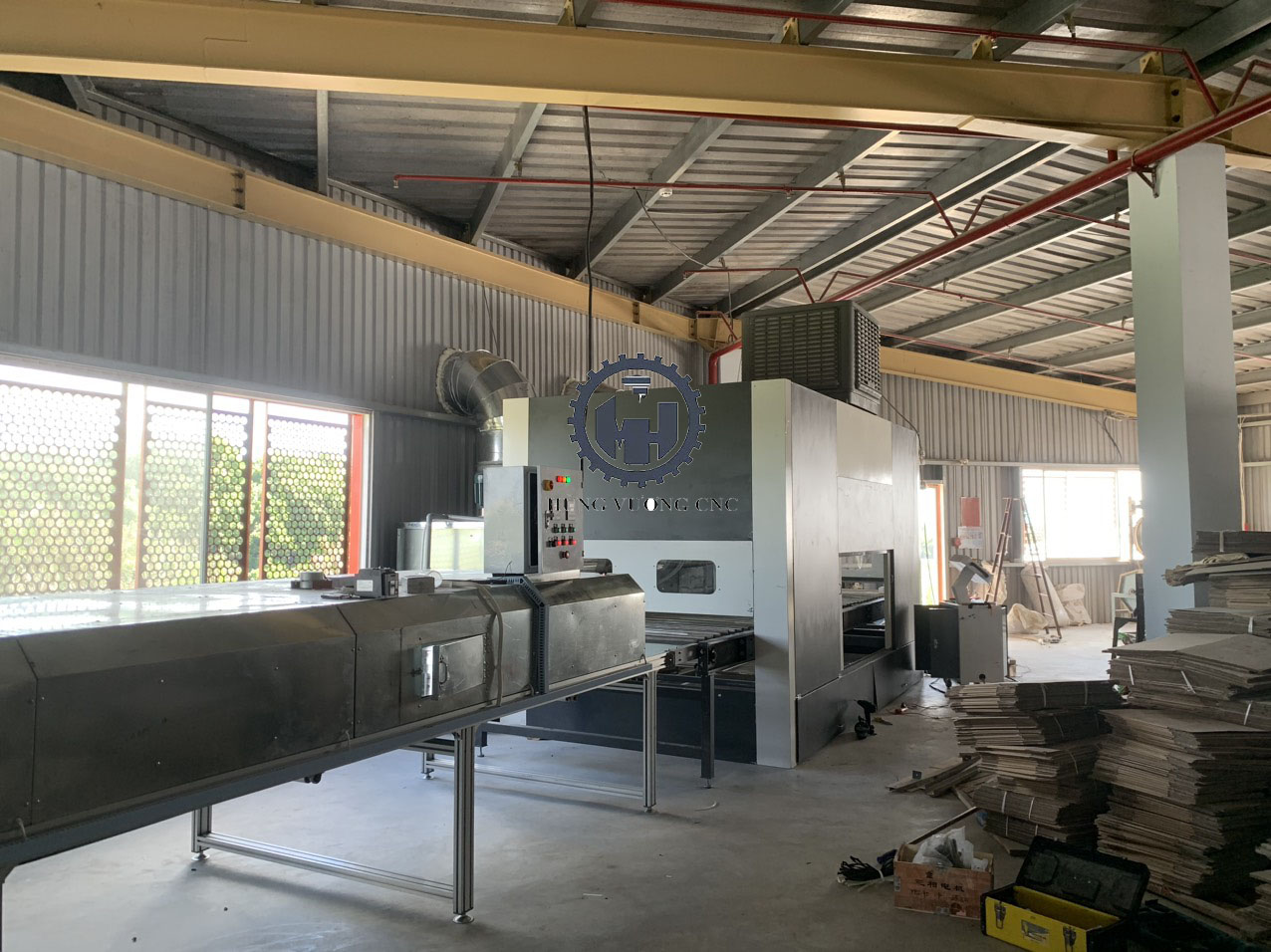

Dây chuyền sấy 10m dài |
Dài x rộng x cao = 10000 x 1580 x 650 (mm) 7 hòm sấy, kích thước mỗi hòm : 1100x1580x450 mm 2m băng tải đỡ sản phẩm đầu ra Thông số kỹ thuật chung: – Khung vai làm bằng nhôm định hình 40x80mm – Khung chân làm bằng nhôm định hình 40x80mm – Dây băng tải pvc xanh B1200x3mm (chịu nhiệt max độ 120 độC) – Motor kéo 400w qua giảm tốc I25-50 ( điều khiển inventer ( biến tần) – Tấm đỡ băng tải chất liệu tôn mạ kẽm cắt laser chân gấp – Lô kéo băng tải D80 bọc cao su chống chơn – Khung băng di chuyển bằng bánh xe – Tủ điện vận hành băng chuyền. Điều khiển 3 vùng độc lập thông qua 3 bộ điều khiển nhiệt AX7 hoặc AX9 hanyoung – Chân tăng chỉnh L100mm – Hòm sấy nhiệt độ điều chỉnh 35-80 độ (hòm sấy có khoảng trống + bông cách nhiệt), chất liệu tôn mạ kẽm cắt laser chấn gấp nhồi bông thủy tinh dày 50mm – Bóng sấy hồng ngoại 1000mm có quạt đối lưu giúp khí nhiệt trao đổi nhiệt độ ổn định, – Bóng sấy bố trí khoảng cách 300mm – Tủ điện điều khiển chung hòm sấy + băng chuyền. Điều khiển phương thức PID tránh bức xạ nhiệt, tiết kiệm điện năng – Quạt khuấy gió 1 pha 200w (số lượng 3 cái) – Công suất khởi động 20kw, công suất tiêu thụ điện năng 7kw |
Cơ chế hoạt động của dây chuyền sơn
Dùng áp lực của máy nén khí để tạo ra tia phun sơn tự động trên bề mặt sản phẩm, lượng sơn ra nhiều hay ít, độ xòe rộng hay hẹp có thể điều chỉnh trên súng sơn tự động .
Lưu ý quan trọng khi dùng máy sơn tự động là khí đưa vào phải khô, sạch không lẫn nước thì bề mặt sơn mới được láng mịn, đồng đều. Vì vậy, khách hàng cũng cần đầu tư thêm máy sấy khí phù hợp.
Khi sử dụng máy chỉ cần chọn chế độ phun phù hợp và nhập liệu kích thước sản phẩm cần sơn thì súng sơn sẽ tự di chuyển sơn theo đúng biên dạng đó. Đây cũng là ưu điểm của máy sơn Hùng Vương. Thông thường các máy CNC khi dùng phải tạo file mất thời gian thì việc nhập kích thước nhanh chóng sẽ giúp thợ vận hành máy sử dụng máy đơn giản, hiệu quả hơn.
Hiện tai, máy phun sơn của Hùng Vương CNC có 4 chức năng cơ bản:
- Sơn phẳng

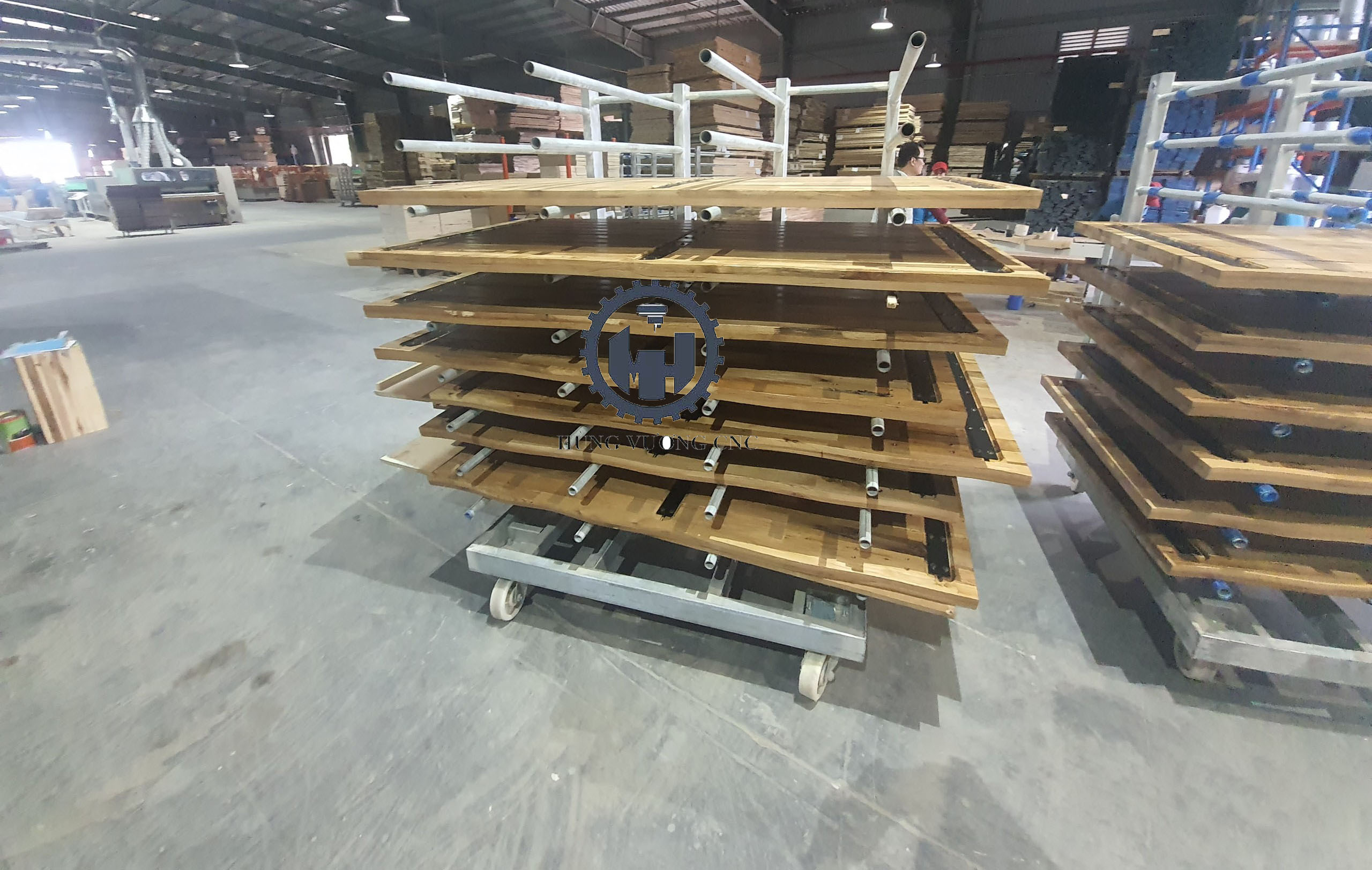

- Sơn cánh cửa: sơn bề mặt, sơn 4 cạnh xung quanh
- Sơn khối cao
- Sơn nhiều sản phẩm: áp dụng sơn cánh tủ bếp
Ứng dụng của dây chuyền sơn sấy tự động
- Dây chuyền sơn sấy tự động được sử dụng phổ biến trong các xưởng sản xuất gỗ nội thất xuất khẩu hoặc làm hàng dự án với khối lượng lớn. Máy sơn hiệu quả nhất trên các mặt phẳng như mặt bàn, cánh cửa, cánh tủ, tấm ốp tường…
- Bên cạnh ứng dụng cho nghành nội thất, máy cũng rất hiệu quả khi sơn trên các tấm nhựa phẳng, tôn, inox…
Ưu điểm khi sử dụng dây chuyền sơn sấy tự động
Năng suất cao: Sơn hàng loạt sản phẩm nhanh chóng, tiết kiệm nhân công.
Chất lượng đồng đều: Lớp sơn mịn, đều màu, ít lỗi.
Tiết kiệm vật tư: Giảm hao hụt sơn và nhiên liệu.
An toàn môi trường: Công nghệ mới thường kèm hệ thống xử lý khí thải, bụi sơn.
Tối ưu chi phí lâu dài: Dễ vận hành, bảo trì, khấu hao hợp lý.
Địa chỉ sản xuất máy phun sơn tự động uy tín tại Việt Nam
Hiện tại trên thị trường Việt Nam chỉ có duy nhất Công ty TNHH Tự Động Hóa Hùng Vương sản xuất máy phun sơn tự động ứng dụng lập trình PLC để tiếp kiệm sơn. Các dòng máy sơn của Hùng Vương CNC được đánh giá là tiết kiệm sơn hơn hẳn các dòng máy của những đơn vị sản xuất khác.
Với ưu thế là đơn vị sản xuất, các phần mềm của máy sơn được chúng tôi điều chỉnh kịp thời đáp ứng yêu cầu của khách hàng. Toàn bộ phần mềm viết bằng Tiếng Việt rất dễ sử dụng.
Chúng tôi đã lắp đặt rất nhiều dây chuyền sơn cho các công ty nội thất lớn tại Việt Nam như Công ty Tiến Đạt ( Qui Nhơn), Công ty VFM ( Đồng Nai), Công ty Nguyễn Thanh ( Bình Dương), Nesta ( Hưng Yên), Công ty Hà Linh ( Hà Nội)…
Hùng Vương CNC với 2 cơ sở tại Hà Nội, Sài Gòn sẽ luôn phục vụ, hỗ trợ lắp đặt, bảo hành cho khách hàng một cách tốt nhất.
