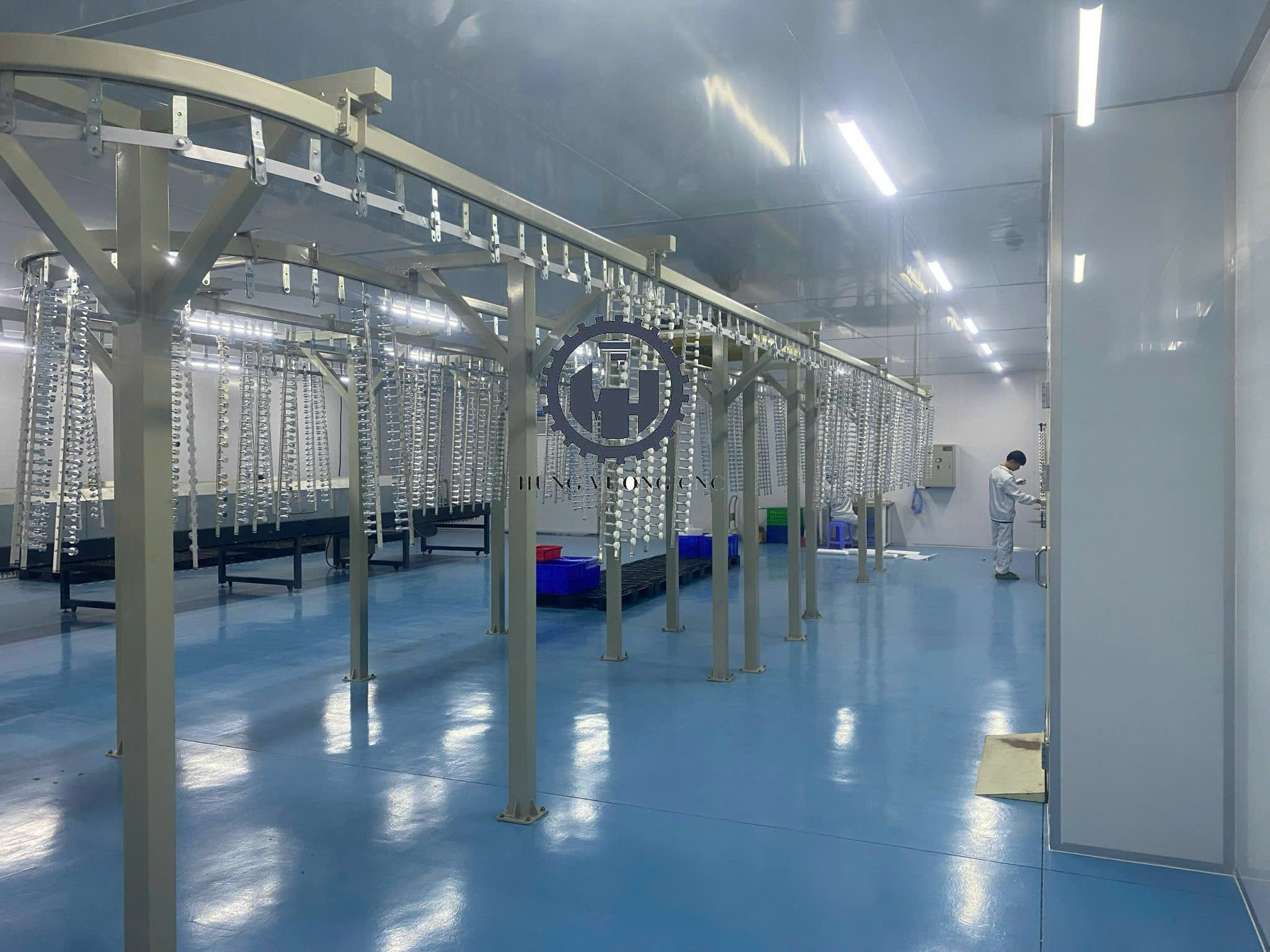

Chuyền sơn treo là một hệ thống sản xuất sơn tự động hoặc bán tự động, nơi mà sản phẩm cần sơn được treo lên băng chuyền và di chuyển qua các công đoạn như:

1. Tiền xử lý (tẩy dầu, rửa, sấy)
2. Buồng sơn (phun sơn tĩnh điện hoặc sơn ướt)
3. Lò sấy khô hoặc đóng rắn (curing oven)

Cấu tạo dây chuyền sơn treo:

Cấu tạo của một chuyền sơn treo có thể thay đổi tùy theo nhu cầu sản xuất, nhưng về cơ bản sẽ bao gồm các thành phần chính sau:

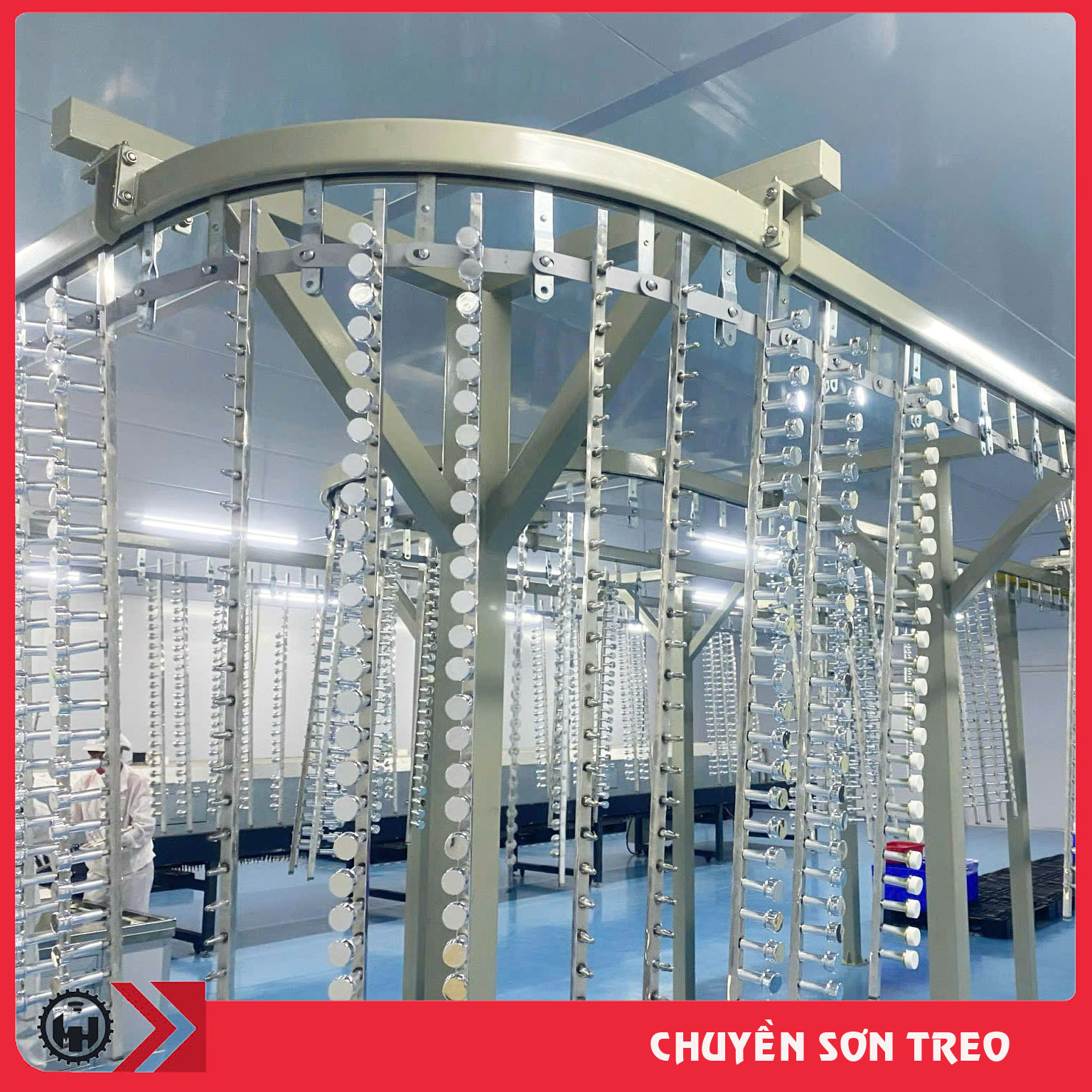

Hệ thống băng tải  treo

• Dạng xích tải treo hoặc con lăn treo.
• Chức năng: vận chuyển sản phẩm từ đầu vào đến đầu ra theo quy trình sơn.
• Có thể điều chỉnh tốc độ để phù hợp với năng suất.

Giá treo

• Là  bộ phận giữ  sản phẩm trong suốt quá trình di chuyển qua  các công đoạn
• Thiết kế theo từng loại sản phẩm cụ thể để đảm bảo độ chắc chắn và tránh va chạm.

Buồng phun sơn

• Trang bị súng phun sơn tự động hoặc thủ công.
• Có hệ thống hút lọc sơn dư để đảm bảo môi trường và thu hồi sơn.

Hệ thống sấy

• Gồm buồng sấy khô sơ bộ (nếu có), buồng sấy sơn (oven) và hệ thống gia nhiệt (bằng gas, điện, dầu).
• Đảm bảo sơn được khô đều, bám chắc và không bị lỗi.

Hệ thống xử lý bề mặt trước khi sơn

• Bao gồm các bể chứa hóa chất để tẩy dầu, tẩy gỉ, phốt phát hóa, tráng nước DI.
• Có thể là dạng bể nhúng hoặc hệ thống phun.

Hệ thống điều khiển tự động

• PLC hoặc HMI điều khiển toàn bộ chuyền, từ tốc độ băng tải đến thời gian sấy, hệ thống phun…

Hệ thống hút – lọc – thông khí

• Loại bỏ mùi sơn, khí thải và sơn dư.
• Bảo vệ môi trường và người vận hành.

Các khu vực hỗ trợ khác

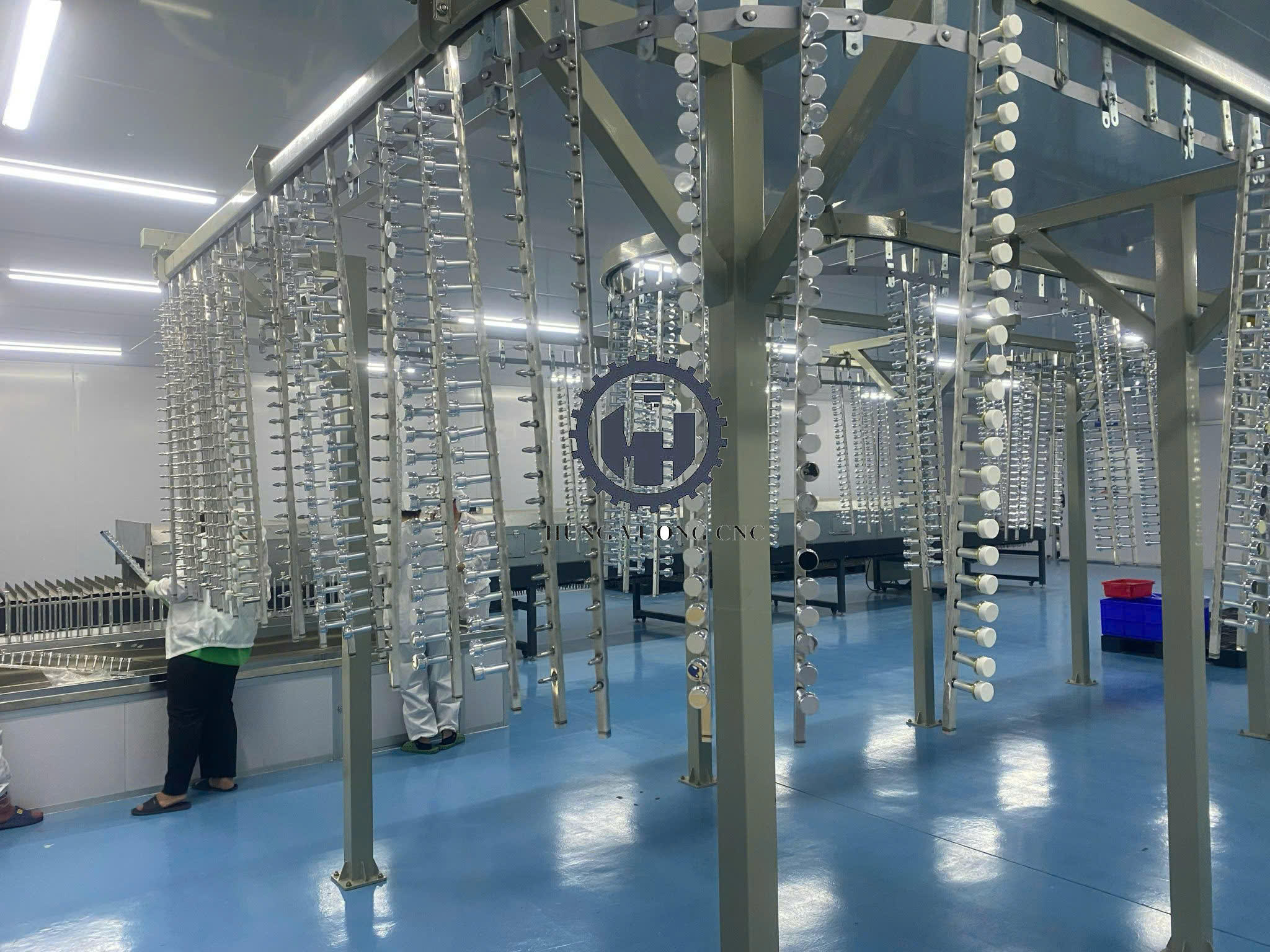

• Khu chuẩn bị sản phẩm: nơi treo sản phẩm lên giá.
• Khu hạ sản phẩm: sau khi hoàn tất sơn và sấy.
• Kho sơn, khu vực trộn sơn (nếu cần).

Ứng dụng của chuyền sơn treo

Trong ngành  oto – xe máy

• Sơn khung, thân xe, mâm xe, tay lái, và các chi tiết kim loại khác.
• Tạo lớp sơn đều, chống gỉ sét và tăng tính thẩm mỹ.
• Dễ dàng tích hợp với hệ thống sấy và sơn tự động.

Ngành sản xuất đồ gia  dụng

• Sơn tủ lạnh, máy giặt, bếp gas, lò vi sóng, vỏ quạt, máy lạnh…
• Giúp tăng độ bền và tính thẩm mỹ của sản phẩm.
• Hạn chế lỗi sơn loang, bong tróc do thao tác thủ công.

Ngành  nội thất – kim loại

• Sơn các chi tiết bàn ghế, kệ sắt, giường, tủ kim loại…
• Phù hợp với sơn tĩnh điện hoặc sơn nước.
• Cho phép sản xuất hàng loạt với độ đồng đều cao.

Ngành điện tử

• Sơn lớp bảo vệ cho các vỏ máy biến áp, tủ điện, khung viền kim loại…
• Tăng khả năng cách điện, bảo vệ thiết bị khỏi môi trường.

Cơ khí chế tạo, gia công kim loại

• Ứng dụng trong sơn bề mặt máy móc, thiết bị công nghiệp, khuôn mẫu.
• Phối hợp được với nhiều loại sơn: sơn dầu, sơn nước, sơn tĩnh điện…

Lĩnh  vực trang trí

• Sơn các sản phẩm như giá treo, khung tranh, phụ kiện trang trí kim loại…

Ưu điểm của chuyền treo

• Tăng năng suất: sản phẩm di chuyển liên tục, không cần dừng.
• Tự động hóa cao: giảm nhân công, tăng tính nhất quán.
• Tiết kiệm không gian và sơn nhờ kiểm soát tốt lượng sơn và vùng phủ.
• Linh hoạt: dễ thay đổi chủng loại sản phẩm.
